產(chǎn)品概況

HC108速凝固化充填材料廣泛應(yīng)用于礦井行業(yè)巷旁充填支護(hù),采空區(qū)堵漏滅火、阻燃、井巷壁厚充填支護(hù)等。冶金行業(yè)金礦、鐵礦等的單位充填和尾砂填充、廢料充填的膠結(jié)材料。速凝固化充填材料在建筑、環(huán)保、水利、交通、石油等領(lǐng)域也有廣泛的應(yīng)用前景，這種材料與傳統(tǒng)的水泥混凝土相比，可以水代替骨料，具有“滴水成石”的功能。

 特性

1、充填體含水率高，用速凝固化充填材料進(jìn)行充填所形成的充填體體積含水率高達(dá)87%—90%，與之對(duì)應(yīng)的重量水固比范圍為(2—3：1)，重量比含水率范圍：69%—75%，井下充填1立方米空間體積的固化材料用量范圍為297kg—390kg;在金屬礦山、尾砂固化膠結(jié)充填工藝中，當(dāng)充填料漿濃度為60%—70%時(shí)，充填1立方米空間速凝固化充填材料用量80—150kg。

2、凝固速度快，組成速凝固化充填材料的甲、乙兩種漿液混合后5—30分鐘以?xún)?nèi)完成初凝。

3、早期強(qiáng)度高，增長(zhǎng)速度快。

4、泵送性能好。甲、乙兩種材料的漿液混合前可達(dá)24小時(shí)以?xún)?nèi)不凝固、不結(jié)底。

5、充填體具有較高的殘余強(qiáng)度和良好的“恒阻”特性。

6、速凝固化充填材料本身無(wú)毒、無(wú)害、腐蝕性小。

 固化機(jī)理

1、甲、乙兩種漿液混合均化后，很快發(fā)生反應(yīng)，生成長(zhǎng)針狀、柱狀鈣礬石結(jié)晶結(jié)構(gòu);這些長(zhǎng)針狀、柱狀結(jié)構(gòu)交錯(cuò)在一起形成了一個(gè)堅(jiān)固的網(wǎng)狀骨架，骨架中包含有大量的結(jié)晶水，網(wǎng)狀骨條象海綿一樣又吸附大量的游離水(自由水)。

2、甲組分包裝袋用紅字表示，乙組分用黑字表示。

3、試驗(yàn)報(bào)告

廠方發(fā)貨時(shí)須附試驗(yàn)報(bào)告，試驗(yàn)報(bào)告中包括本標(biāo)準(zhǔn)規(guī)定的水灰比、各齡期的強(qiáng)度和各項(xiàng)試驗(yàn)結(jié)果。如用戶要求28d齡期的強(qiáng)度，則應(yīng)在交貨日起30日補(bǔ)報(bào)。

 使用方法

1、速凝固化充填材料在工業(yè)上的使用工藝主要分為三部分：甲、乙兩種粉料分別制漿、漿液輸送和充填成型。具體操作工藝流程如下：

2、制漿系統(tǒng)：使用甲、乙兩套專(zhuān)用的泥漿攪拌機(jī)配上加水加料設(shè)備，對(duì)甲、乙兩種粉料進(jìn)行分別攪拌，形成均勻的漿液。

3、輸送系統(tǒng)：均勻的漿液分別使用甲、乙兩套泥漿泵和輸送管道等量送入混合器中進(jìn)行混合。

4、混合成型系統(tǒng)：甲、乙兩種漿液在混合器中經(jīng)過(guò)充分混合后，一起送入充填袋，漿液在充填袋內(nèi)很快凝結(jié)成形。

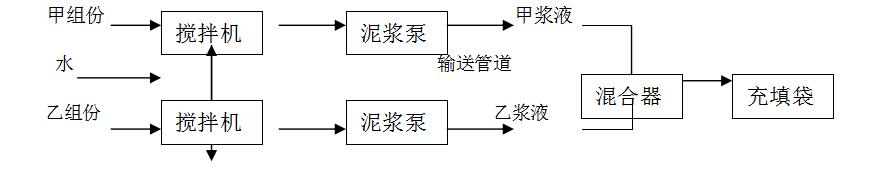

5、具體的使用工藝如下圖示意：

 使用過(guò)程中的注意事項(xiàng)

1、存放期間不能受潮

甲，乙兩種粉料在運(yùn)輸和貯存期間一定要保證干燥，不能受潮濕，在地面上存放期超過(guò)兩個(gè)月，在井下存放期超過(guò)十五天后，應(yīng)重新化驗(yàn)其強(qiáng)度。按新的化驗(yàn)結(jié)果使用，在運(yùn)輸和貯存期間嚴(yán)禁混入雜物。

2、一定做到等量使用

3、同時(shí)使用

甲、乙兩種粉料應(yīng)同時(shí)加水?dāng)嚢?，并同時(shí)送入混合器中。

4、攪拌均勻

甲、乙兩種粉料不但要分別與水?dāng)嚢杈鶆?，而且粉料中有少量的添加劑，還必須保證粉料與添加劑攪拌均勻，所以攪拌時(shí)間不應(yīng)過(guò)短，一般在五分鐘以上。

在常溫下，結(jié)晶水不會(huì)破環(huán)掉，游離的吸附水會(huì)隨周?chē)h(huán)境的變化而有所變化。吸附水的多少一般不影響強(qiáng)度大小，只是材料的容量發(fā)生變化。例如成型時(shí)，材料容重1.2左右，干燥后只有0.6左右，目前材料在無(wú)保護(hù)層保護(hù)的條件下，充填材料表層與空氣接觸，會(huì)產(chǎn)生風(fēng)化層，隨著時(shí)間的加長(zhǎng)，風(fēng)化層逐步加厚，當(dāng)有保護(hù)層時(shí)例如在水中、土中，塑料袋中都不產(chǎn)生風(fēng)化。在游離水存在的條件下，充填材料受壓破環(huán)后，還有重結(jié)晶的能力，具有很好“恒阻”特性。

(1)、細(xì)度

速凝固化充填材料使用過(guò)程中，甲、乙兩種粉料分別加入攪拌筒的重量應(yīng)是相等的，分別加入攪拌筒的水量應(yīng)是相等的，這樣才能標(biāo)保證甲、乙兩種粉料的水灰比是相同的。

甲、乙組分比 表面積均不得不小于300㎡/kg

細(xì)度允許用水篩篩余量代替，甲、乙組分篩余均不得超過(guò)8%。

(2)、抗壓強(qiáng)度

各種規(guī)格產(chǎn)品抗壓強(qiáng)度均不得低于表格規(guī)定指標(biāo)

表1產(chǎn)品的抗壓強(qiáng)

(3)、初凝時(shí)間：初凝時(shí)間不得大于30min

(4)、可泵時(shí)間：?jiǎn)螡{可泵時(shí)間不下于24h凝固

5、包裝與標(biāo)志：

速凝固化充填材料甲，乙兩組粉料均用防潮袋分別進(jìn)行包裝，每袋凈重50公斤

6、須連續(xù)使用：

甲、乙兩種粉料的漿液要連續(xù)地、均勻地經(jīng)混合器充填到充填袋內(nèi)，為了保證連續(xù)使用，攪拌機(jī)根據(jù)需要可設(shè)多個(gè)交替進(jìn)行攪拌。

7、水灰比保持不變：

在一次使用中，水灰比應(yīng)保持不變，并按生產(chǎn)廠家的要求進(jìn)行水、灰配比。速凝固化充填材料的強(qiáng)度隨著水、灰比的加大，強(qiáng)度是會(huì)降低的，凝結(jié)時(shí)間也會(huì)延長(zhǎng)，所以用戶在使用速凝固化充填材料時(shí)不能隨意改變水、灰比。

8、及時(shí)沖洗：

使用中的工藝設(shè)備，如攪拌機(jī)、混合器、輸送管道等，充填工作完成后要及時(shí)沖洗干凈。
